遠程監控水表GPRS大口徑水表遠程抄表系統

　　系統概述

　　GPRS大口徑水表遠程抄表系統適用于供水企業遠程監測工廠、酒店、學校、醫院等大用戶的用水量和各區域的用水總量。

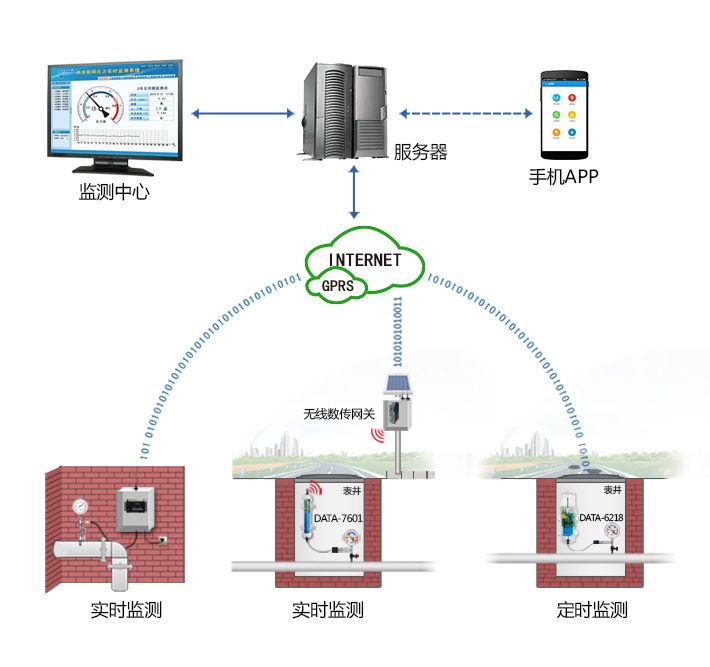

　　1、系統組成

　　2、系統功能

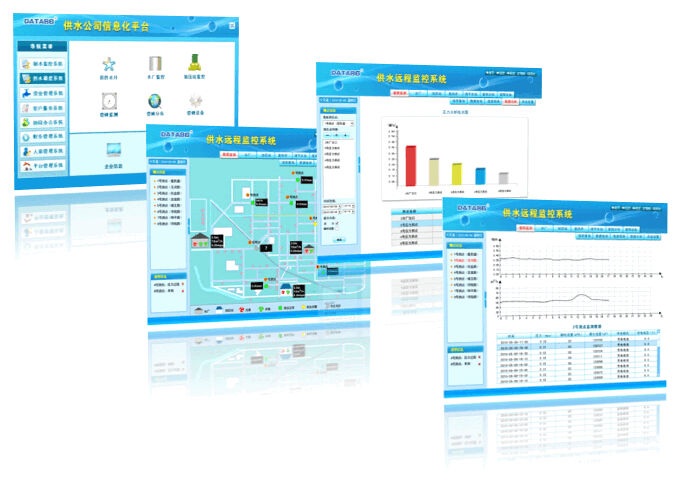

　　3、抄表軟件展示

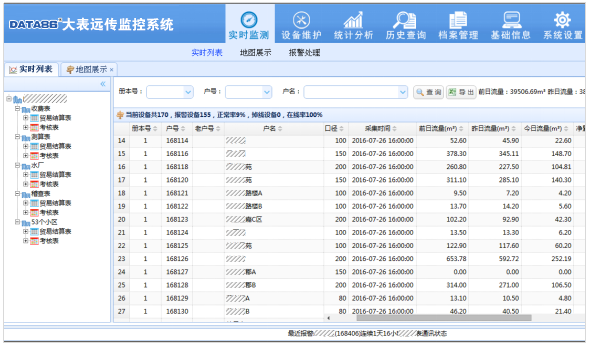

　　實時監測界面

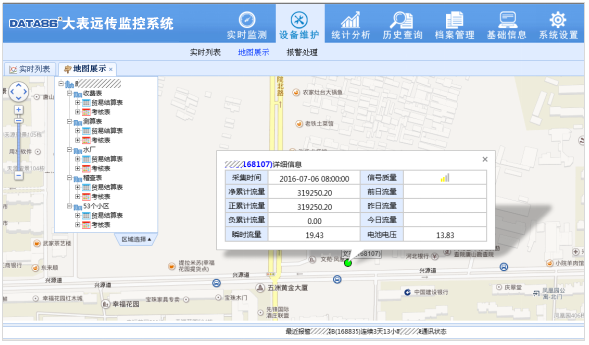

　　地圖展示界面

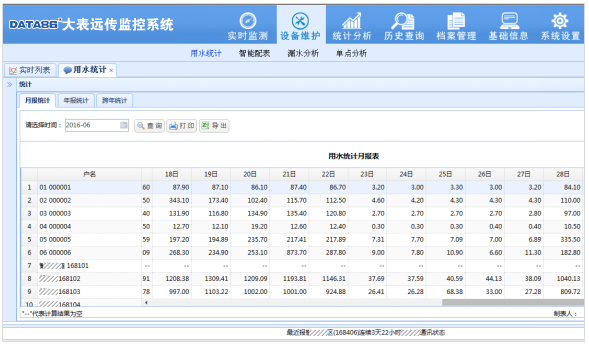

　　用水統計界面

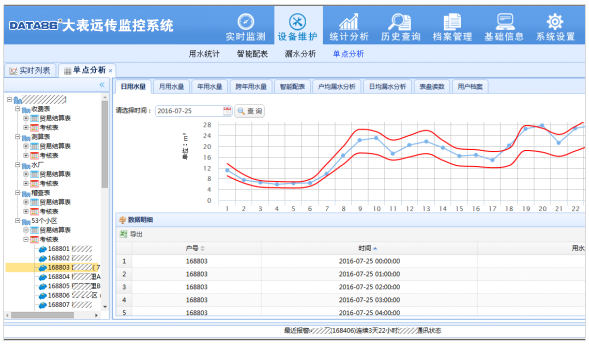

　　用水分析界面

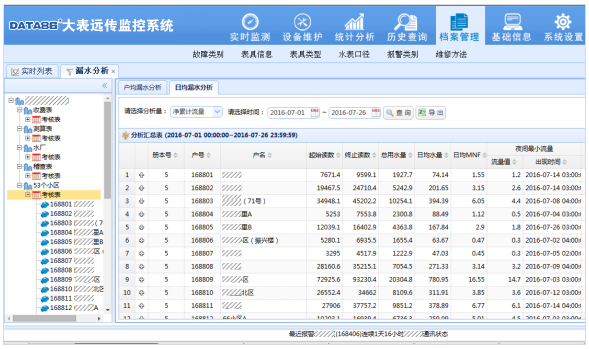

　　漏水分析界面

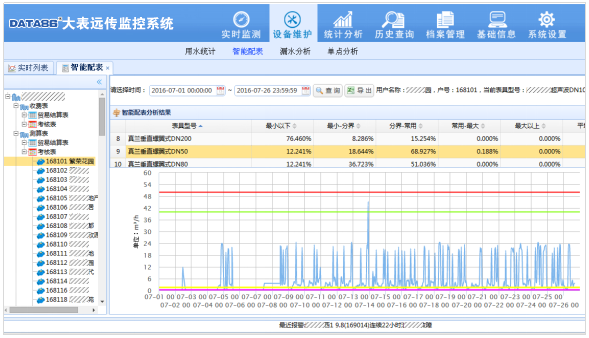

　　配表分析界面

　　4、抄表方式的選擇

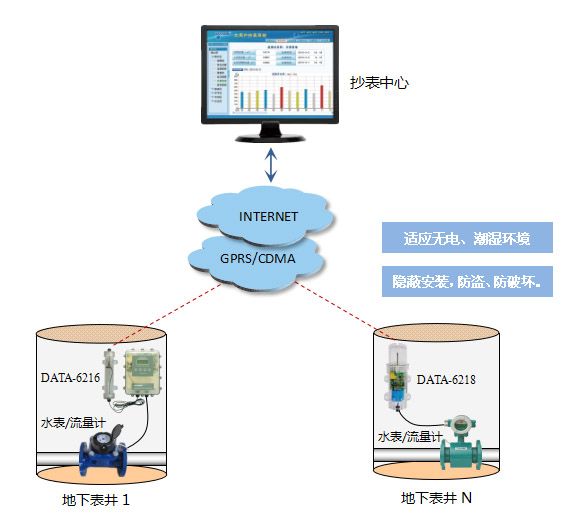

　　（1）井內遠程抄表

　　抄表流程：

　　● DATA-6216/6218型抄表終端安裝于表井內，采用電池供電，防潮、防水。

　　● 抄表終端每天定時采集、上報流量數據。

　　● 抄表中心自動接收、存儲各測點抄表數據。

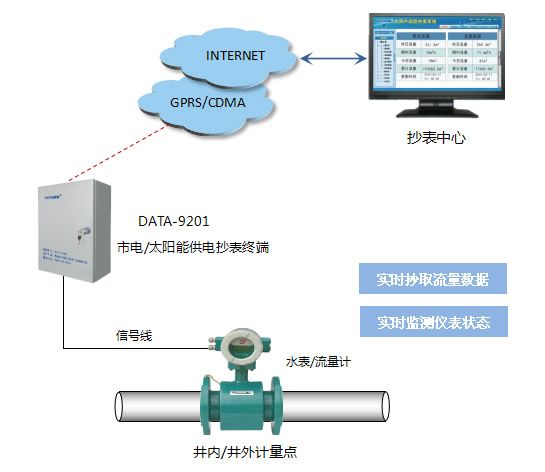

　?。?）井外遠程抄表

　　抄表流程：

　　● 抄表終端安裝在地面上，采用市電或太陽能供電。

　　● 抄表終端實時采集、上報流量數據。

　　● 抄表中心自動接收、存儲各測點抄表數據。

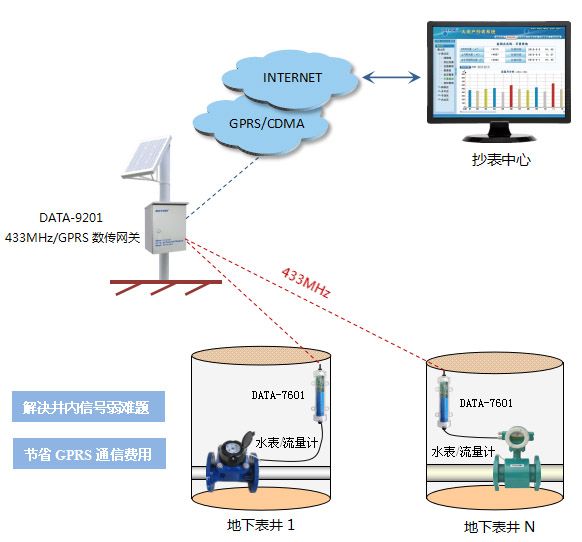

　?。?）井內、井外接力抄表

　　抄表流程：

　　● DATA-7601型433MHz抄表終端采用電池供電，防潮、防水，定時將抄表數據通過433MHz發送到井外。

　　● DATA-9201型433MHz/GPRS數傳網關采用太陽能或市電供電，在井外接收數據并通過GPRS實時遠傳給抄表中心。

　　● 抄表中心自動接收、存儲各測點抄表數據。

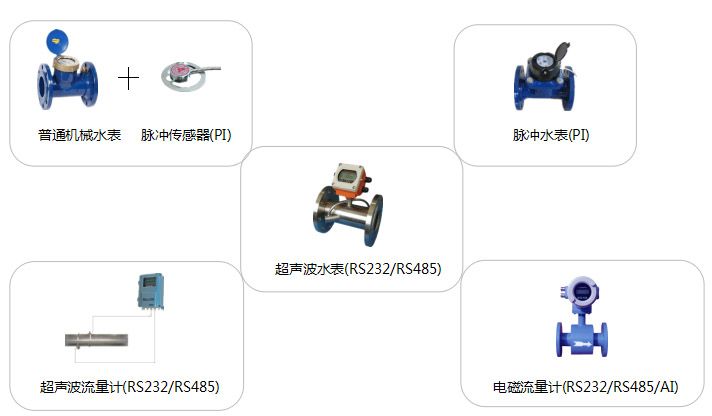

　　5、常用計量表具

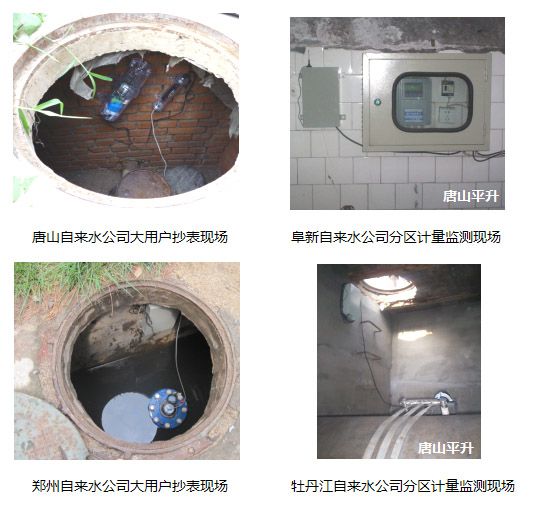

　　6、設備安裝現場展示
